OBTENCION DE ISOPULEGOL SOBRE CATALIZADORES DE Ir /Nb2O5/SiO2. APROXIMACION CINETICA
OBTENCION DE ISOPULEGOL SOBRE CATALIZADORES DE Ir/Nb2O5/SiO2. APROXIMACION CINETICA
ISOPULEGOL OBTAIN OVER Ir/Nb2O5/SiO2 CATALYST. KINETIC APPROACH
HUGO ROJAS
Grupo de Catálisis Universidad
pedagógica y Tecnológica de Colombia. Tunja. Boyacá. E-mail: hrojas@udec.cl.
JULIO CESAR CASTAÑEDA
Grupo de Catálisis Universidad
pedagógica y Tecnológica de Colombia. Tunja. Boyacá. E-mail: jccmdm@gmail.com
PATRICIO REYES
Grupo
de Catálisis por Metales, Universidad de Concepción, Chile. E-mail: preyes@udec.cl
Recibido para revisar Junio 17 de 2009, aceptado Octubre 17 de 2009, versión final Enero 20 de 2010
RESUMEN: La cinética de la conversión de citronelal hacia isopulegol sobre el catalizador se realizó en un intervalo de temperaturas de 303 343 K, presión de hidrógeno de 0.62 a 0.20 MPa y concentraciones de citronelal de 0.1M a 0.025 M. Los resultados indican que el catalizador de Iridio soportado en Nb2O5-SiO2 induce la selectividad hacia isopulegol debido a una alta acidez superficial y la presencia de sitios metálicos. Para evitar limitaciones de transferencia de masa se utilizo una agitación vigorosa y pequeñas cantidades de catalizador ( 0.05 g). El análisis de las velocidades iniciales de reacción proporcionó un orden 1 con respecto a la concentración y orden cero con respecto a la presión. Se explican los resultados usando un modelo de reacciones complejas de primer orden.
PALABRAS CLAVE: Citronelal, Isopulegol, Citronelol, Acidez y Cinética.
ABSTRACT: Kinetics of Citronellal conversion to isopulegol over catalyst was performed in a range of temperature 303 - 343 K, a hydrogen pressure 0.62 - 0.20 MPa and a citronelal concentrations at 0.1M to 0.025 M. The results indicate that the catalyst of Iridium supported over SiO2-Nb2O5 induces selectivity towards isopulegol due to high acidity and the presence of surface metal sites. To avoid mass transfer limitations were used a vigorous agitation and small amounts of catalyst ( 0.05 g). The analysis of rates reaction provided an initial order 1 with respect to concentration and zero order with respect to pressure. Results are explained using a model of complex reactions of the first order.
KEYWORDS: Citronellal, Isopulegol, Citronellol, Acidity and Kinetics.
1. INTRODUCCIÓN
La hidrogenación catalítica de citronelal hacia isopulegol o mentol, es en química fina una reacción relevante por los valiosos productos que de esta se derivan, ya que encuentran amplia aplicación en la industria farmacéutica y de alimentos [1,2]. La selectividad hacía uno de estos productos depende de las características del catalizador, aun más cuando este tipo de reacción representa dentro de la química moderna un reto de quimio y regioselectividad [3].
La acidez del catalizador juega un papel esencial ya que conduce a la isomerización de la molécula hacía un intermediario cíclico como es el isopulegol y la posterior hidrogenación metálica que resulte en la formación de mentol [4,5]. Metales, soportados, óxidos, óxidos soportados, y complejos organometálicos soportados son los catalizadores empleados. Se conoce que la actividad y selectividad de un catalizador heterogéneo depende de las propiedades intrínsecas de sus componentes, de la estructura física del catalizador y de las condiciones de reacción [6]. Una variedad de efectos metal-soporte pueden ocurrir, además la superficie ácida muy pronunciada pueden alterar las propiedades adsortivas y/o el comportamiento catalítico [7]. Metales soportados sobre óxidos parcialmente reducibles han demostrado una alta selectividad hacia los alcoholes insaturados [8,9], debido al comportamiento SMSI (fuerte interacción metal soporte) que exhiben estos sistemas catalíticos. Este fenómeno que ocurre a alta temperatura de reducción (773 K), describe la disminución en la cantidad de hidrógeno quimisorbido cuando especies del óxido parcialmente reducido como Nb2O5 y TiO2 se localizan sobre la superficie del metal [8]. Sin embargo estos óxidos parcialmente reducibles como Nb2O5, presentan una baja área superficial [10,11], una solución es la dispersión de estos óxidos en forma de monocapa sobre óxidos inertes que exhiben elevadas áreas superficiales pudiendo incrementarse el efecto SMSI. Metales soportados sobre óxidos binarios de Nb/Si podrían resultar ser materiales catalíticos interesantes en la transformación de citronelal a isopulegol, que implica una reacción que involucra sitios ácidos y metálicos [4]. Como el citronelal tiene dos carbonos proquirales que se convierten en centros asimétricos en el producto, se forman diferentes isómeros de isopulegol [12]. Características importantes de la niobia tales como acidez, estabilidad térmica y la capacidad para generar el bien conocido efecto de SMSI se han divulgado.
El objetivo de la hidrogenación de aldehídos insaturados es obtener el alcohol insaturado por los cual tendrá que hidrogenarse el grupo carbonilo C=O y mantener el enlace olefínico
C=C. Catalizadores de metales nobles depositados sobre soportes inertes presentan generalmente una selectividad muy baja hacia el alcohol y se realizan diversos esfuerzos para mejorar la selectividad a través del estudio de efectos de soporte, naturaleza del metal, adición de promotores, etc. Se ha reportado que catalizadores con propiedades ácidas son los más utilizados para la transformación de citronelal a isopulegol por medio de una hidrogenación del grupo carbonilo y ciclización de la molécula [3].
Catalizadores de Iridio soportado han revelado ser sólidos efectivos en la hidrogenación selectiva de aldehídos a, b insaturados hacia su correspondiente alcohol arílico [13].
2. EXPERIMENTAL
Se preparó un catalizador de Ir soportado sobre un óxido mixto Nb2O5/SiO2, obtenido por anclado de etóxido de niobio (Aldrich 99,98 %) sobre la sílice (Grace Davidson de 280 m2/g)manteniendo en reflujo por 12 horas, con posterior secado en vacío a 423 K y calcinación a 673 K por 4 horas. La cantidad de etóxido de niobio requerido para la impregnación fue basada en el cálculo teórico para obtener una monocapa del óxido parcialmente reducible sobre la sílice [14]. El componente metálico se depositó por impregnación del soporte (óxido mixto Nb-Si) con una solución acuosa de H2IrCl6 en cantidad adecuada para generar un 1% en peso de iridio. El sólido se redujo en H2 a 773 K (HTR: alta temperatura de reducción) previo a su caracterización o empleo catalítico.
Micrografías de microscopia electrónica de transmisión (TEM) en campo claro y oscuro fueron obtenidas en un equipo JEOL modelo JEM-1200EXII, para determinar tamaño de partícula. La superficie específica (SBET) se determinó mediante adsorción de nitrógeno a 77 K en un equipo Micromeritics ASAP 2010. Los estudios de quimisorción de H2 se efectuaron a 298 K en el mismo equipo. Pruebas de acidez superficial fueron llevadas a cabo por TPD-NH3 previa prerreducción a 393 K.
Las reacciones se realizaron en fase líquida en un reactor tipo Batch, previa prerreducción del catalizador. Se analizó el efecto de las variables de reacción (presión, concentración, temperatura y masa de catalizador) para lo cual una variable fue modificada mientras las otras se mantenían constantes. El efecto de la presión de H2 se estudio en un intervalo de 0,2 MPa a 0,62 MPa, la concentración de citronelal de 0,025 a 0,1 M y la temperatura desde 303 K a 343 K. La reacción fue seguida en un cromatógrafo de gases Varian 3400, con una columna HP-Wax (30m, 0.53 mm, 1.0 μm de película), helio como gas de arrastre y FID como detector. Los diferentes productos fueron confirmados en un cromatógrafo de gases acoplado a espectrometría de masas Varian 3800-Saturn 2000).
3. RESULTADOS Y DISCUSION
3.1 Transformación de citronelal.
Los
productos obtenidos en los ensayos cinéticos de hidrogenación de citronelal
sobre catalizadores de Ir corresponden tanto a la ciclización del anillo como a
la hidrogenación del grupo carbonilo (figura 1). La ciclización de citronelal
a isopulegol conduce a la formación de
distintos estereoisomeros; (-)
isopulegol seguido de (+)isopulegol y citronelol
fueron los principales productos detectados. Para facilitar el estudio cinético
en el presente trabajo se sumaron las áreas cromatográficas de cada uno de los
estereoisomeros y se reporto como isopulegoles totales.
Figura 1. Reacción de citronelal
sobre el catalizador de Ir.
Figure 1. Citronellal
reaction over Ir catalyst.
La figura 2 muestra el comportamiento encontrado para el catalizador utilizado. Se observa que resulta altamente selectivo hacía isopulegol, indicando que la cantidad de niobia depositada sobre la sílice (2,54% en peso) es necesaria para conducir a la obtención de un intermediario que es el citronelol obtenido por la hidrogenación del grupo carbonilo y el isopulegol obtenido por la ciclización e isomerización del intermediario citronelol.

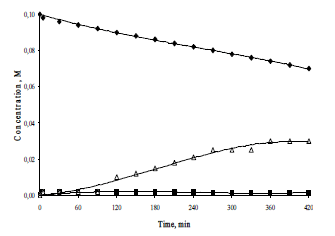

Figura 2. Transcurso de la reacción a 343 K y 0,62 Mpa. Composición vs Tiempo; Ir/Nb2O5/SiO2. (♦) Citronelal, (Δ)
isopulegoles e (■) Intermediario Citronelol.
Figure 2. Reaction Course. Concentration vs Time; Ir/Nb2O5/SiO2.
(♦) Citronellal (Δ) isopulegols and (■) Citronellol Intermediate.
3.2 Caracterización del Catalizador.
Los resultados de
caracterización presentados se presentan en la tabla 1, superficie específica,
tamaño de partícula obtenido por TEM, el efecto SMSI (relación H/Ir) y la
acidez del catalizador.
Tabla 1. Características del catalizador de Ir
Table 1. Characteristics of Ir catalyst
El área del soporte (sílice) es de 295 m2/g y la niobia posee una baja área superficial (8.1 m2/g) consistente con una alta cristalinidad y ausencia de meso y microporos. Al depositar niobia el área superficial del soporte disminuye hasta 238 m2/g debido cobertura de una monocapa de niobia en forma de parches sobre la sílice presentando un bloqueo parcial de la estructura porosa. Este hecho fue concluido en un trabajo anterior donde se estudió el efecto del enriquecimiento de niobia en los catalizadores de Ir/Nb2O5-SiO2 en la hidrogenación de citronelal [12].
La relación H/Ir es baja debido al efecto SMSI ya que el Nb2O5 es un óxido parcialmente reducible y que a altas temperaturas de reducción la niobia es capaz de generar este efecto. El tamaño de partícula de 2.8 nm no se atribuye a sinterización de los cristales metálicos.TPD de NH3 fue usado para evaluar la acidez superficial del catalizador. Se puede observar una acidez superficial notable que puede ser atribuida a sitios Si-O-Nb, encontrando una fuerte interacción entre la niobia y la sílice. En catalizadores de Ir soportados en sílice la fuerza ácida se da preferencialmente sobre sitios Bronsted, Sin embargo para catalizadores soportados en óxidos mixtos de Nb-Si tanto acidez Lewis como Brönsted se presenta [15].
Un mecanismo ampliamente aceptado para la formación de isopulegol es la eno-ciclización. La enolización ocurre con el doble enlace y el grupo carbonilo. Se sugiere que especies SMSI (Irδ+) dirigen la molécula hacía el grupo carbonilo, pero es posible que la enolización ocurra de forma alterna, esto explicaría porque se obtuvo una alta proporción de isopulegol en este catalizador. Maki Arvela et al [16], señala que en catalizadores soportados en SiO2 la estereoselectividad hacía el isopulegol es independiente de los sitios ácidos Lewis como también del área superficial específica del catalizador, por tanto cualquiera sea el soporte en el que se presente cierto tipo de acidez conducirá a la producción de isopulegol. Es decir, en catalizadores de Ir/SiO2 la formación de isopulegoles se asocia a la acidez Brönsted del soporte, en el catalizador de Ir soportado sobre Nb2O5/SiO2 la formación de isopulegol no implica necesariamente la formación del carbocatión como lo señala Fuentes y es posible
la formación de un enol que posteriormente se cicla hacía isopulegol y puede competir con los sitios activos predominantes que en este caso son los sitios SMSI Irδ+. Debido a los resultados obtenidos en este catalizador de Ir soportados en Nb-Si donde la selectividad se conduce a isopulegol se procedió a realizar el estudio cinético sobre este sistema.
3.3 Aproximación Cinética.
3.3.1 Efecto de
la Masa del Catalizador
Las
reacciones fueron llevadas a cabo en ausencia de limitaciones por transferencia
de masa que pueden influenciar las velocidades de reacción, como lo indican los
resultados cinéticos obtenidos a diferentes masas de catalizador (figura 3), de
igual manera para evitar limitaciones de transporte de masa interna la agitación y el tamaño de partícula fueron
establecidas en 1000 rpm y 100 mallas, respectivamente.
Figura 3. Efecto de la masa sobre catalizadores de Ir/Nb2O5/SiO2
Figure 3. Mass effect over Ir/Nb2O5/SiO2 catalyst
3.3.2 Efecto de
la Concentración
de Citronelal.
Varias concentraciones
iníciales fueron estudiadas para analizar el efecto de la concentración de
citronelal y determinar el orden de la reacción sobre el catalizador Ir/Nb2O5/SiO2.
La figura 4 muestra que el consumo de citronelal es proporcional a la cantidad
de reactivo adicionado. Un orden cercano a 1 fue encontrado con respecto a la
concentración inicial de citronelal. La metodología para calcular el orden de
reacción se baso en el método de actividades iniciales, el cual supone que en
los primeros tiempos de reacción no hay formación de productos que compitan con
los sitios activos del catalizador.

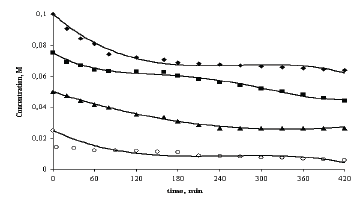

Figura 4. Efecto de la concentración inicial en la
hidrogenación de citronelal sobre Ir/Nb2O5/SiO2 (♦)
0.1 M; (■) 0.075 M; (▲)
0.05 M;
(○) 0.025 M.
Figure 4. Concentration initial effect in the citronellal
hydrogenation over Ir/Nb2O5/SiO2 (♦)
0.1 M; (■) 0.075 M; (▲) 0.05 M; (○) 0.025 M.
3.3.3 Efecto de la presión parcial de H2.
El efecto de la
presión parcial de hidrógeno sobre la velocidad de la reacción fue estudiada en
el rango de 0,2 Mpa a 0,62 MPa mientras se mantenía constante la concentración
inicial de citronelal ( 0,1 M)
y temperatura de 343 K. Los resultados se muestran en la figura 5. Se observa
que a una menor presión no hay un cambio notable en la conversión. El orden
determinado con respecto a la presión parcial de hidrógeno asumió un valor de 0
para el catalizador Ir/Nb2O5/SiO2 calculado
según el método de velocidades iniciales.

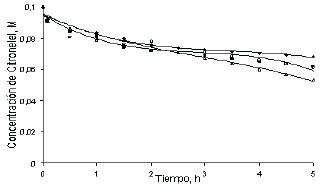

Figura 5. Efecto de la presión
parcial de hidrógeno en la hidrogenación de citronelal sobre Ir/Nb2O5/SiO2. (♦) 0.62 MPa (■) 0.48 MPa; (∆) 0.34
MPa; (○) 0.20 MPa.
Figure 5. Effect of hydrogen partial pressure in the
citronellal hydrogenation over Ir/Nb2O5/SiO2. (♦) 0.62 MPa; (■) 0.48 MPa; (∆) 0.34 MPa; (○)
0.20 MPa.
3.3.4 Modelo cinético para el catalizador Ir/Nb2O5/SiO2.
Se puede establecer
que la obtención de isopulegol se encuentra dentro del grupo de reacciones
complejas, las cuales el mecanismo de reacción envuelve procesos elementales,
en este caso el primer producto de reacción que es el intermediario citronelol,
obtenido por la hidrogenación del grupo carbonilo del citronelal por sitios
metálicos del catalizador, es el reactivo para obtener el producto final
isopulegol, esta reacción se conoce como consecutiva. Este mecanismo fue
propuesto para describir la transformación de citronelal, debido a las
distintas reacciones que ocurren. Una secuencia catalítica que describe todas las
etapas se muestra a continuación:
De acuerdo a esta secuencia solamente las dos primeras etapas de adsorción de reactivos se consideran en cuasiequilibrio (QE), estas etapas dan átomos de H y especies citronelal adsorbidas en dos diferentes sitios; un sitio acido (M), presente en el soporte que favorece la isomerización del isopulegol y un sitio metálico hidrogenante SMSI Ird+(S) necesario para la hidrogenación del grupo carbonilo del citronelal que conduce a la formación del intermediario citronelol que es el primer producto de la reacción. Las etapas 3, 4 y 5 describen la transformación que ocurre a través de un intermediario citronelol adsorbido con la posterior formación de isopulegol adsorbido.
El mecanismo complejo más sencillo es el formado por dos reacciones consecutivas de primer orden (figura 6):

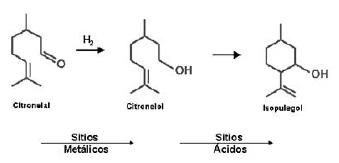

Figura 6. Obtención de isopulegol por transformación de citronelal y formación del
intermediario citronelol
Figure 6. Isopulegol obtain for citronellal transformation and citronellol
intermediate formation
O sea:
Las ecuaciones de velocidad para el citronelal (A) y para el intermediario Citronelol (B) son:
La primera reacción está gobernada por una ley de primer orden:
La ecuación (4) indica que el intermediario citronelol se forma a medida que el citronelal se consume siguiendo una reacción de primer orden por la hidrogenación del grupo carbonilo del citronelal.
Si se considera que inicialmente [Intermediario Citronelol]0= 0 y [isopulegol]0=0, la integración de la ecuación diferencial conduce a:
De acuerdo con el efecto de las diferentes temperaturas de reacción (figuras 7, 8 y 9) se puede establecer que el Intermediario Citronelol (B) es muy reactivo ya que la constante de velocidad de reacción k2 es mayor que k1. La velocidad de consumo del citronelal será similar a la velocidad de formación de los productos, siendo la concentración del Intermediario Citronelol muy baja, mientras que la concentración del citronelal se mantiene relativamente alta, se podrá suponer que la concentración del Intermediario Citronelol es constante con el tiempo. La velocidad de reacción aumenta al aumentar la temperatura y la energía de activación es muy cercana para ambas reacciones.

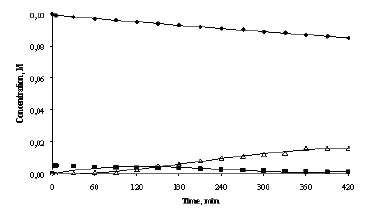

Figura 7. Evolución de la obtención de isopulegol a 303 K. (♦) Citronelal;
(■) Intermediario Citronelol y (∆) Isopulegol.
Figure 7. Obtaining isopulegol and intermediate evolution at
303 K. (♦) Citronellal; (■) Citronellol intermediate and (∆)
Isopulegol.
Figura 8. Evolución de la obtención de isopulegol a 323 K. (♦) Citronelal,
(■) Intermediario Citronelol y (∆) Isopulegol.
Figure 8. Obtaining isopulegol and intermediate evolution at
323 K. (♦) Citronelal, (■) Citronellol intermediate and (∆)
Isopulegol.

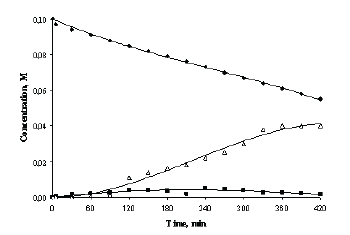

Figura 9. Evolución de la obtención de isopulegol a 343 K. (♦) Citronelal,
(■) Intermediatio Citronelol y (∆) Isopulegol.
Figure 9. Obtaining isopulegol and
intermediate evolution at 343 K. (♦) Citronelal, (■) Citronellol
Intermediate and (∆) Isopulegol.
En la tabla 2 se muestran los resultados del estudio cinético. Una comparación de las concentraciones predichas por el modelo y las experimentales se muestra en la figura 10.

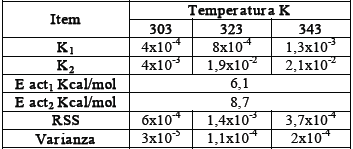

Tabla 2. Resultados del estudio cinético a diferentes
temperaturas de reacción.
Table 2. Kinetic study results at different
reactions temperatures.

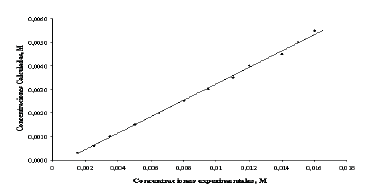

Figura 10. Comparación de las concentraciones experimentales y calculadas según el modelo
descrito a diferentes condiciones de reacción.
Figure 10. Comparison of experimental and calculated concentrations using the
model described at different reaction conditions.
4. CONCLUSIONES
Se evidencia una competencia entre isomerización e hidrogenación debido al efecto del soporte, soportes ácidos favorecen la isomerización produciendo isopulegoles, mientras la hidrogenación esta ligada a sitios metálicos SMSI. Un modelo de reacción compleja con dos reacciones de primer orden se ajustó a los datos experimentales en soportes mixtos de Nb-Si.
AGRADECIMIENTOS
Agradecemos a COLCIENCIAS-SENA y DIN-UPTC por financiar este proyecto Nº 110948925094 y a la Facultad de Ciencias Químicas de la Universidad de Concepción Chile al Laboratorio de Catálisis por Metales, por las facilidades otorgadas.
REFERENCIAS
[1] W. YU; H. LIU; M. LIU; Z. LIU. Selective hydrogenation of citronellal to citronellol over polymer-stabilized noble metal colloids. Reac. Func. Pol. Vol. 44, 21-29, 2000.
[2] E. J. LENARDÃO; G. V. BOTTESELLE; F. AZAMBUJA, G. PERIN; R.G. JACOB. Citronellal as key compound in organic synthesis. Tetrahedron. Vol. 63, 6671-6712, 2007.
[3] C. MILONE; A. PERRI; A. PISTONE; G. NERI; S. CALVAGNO. Isomerisation of (+)citronellal over Zn(II) supported catalysts. Appl. Catal. A: Vol. 233, 151-15, 2002.
[4] C. MILONE; C. GANGEMI; R. INGOGLIA; G. NERI; S. GALVAGNO. Role of the support in the hydrogenation of citronellal on ruthenium catalysts. Appl. Catal. A: Vol. 184, 89-94, 1999.
[5] G. K. CHUAH; S. H. LIU; S. JAENICKE; L. J. HARRISON. Cyclisation of Citronellal to Isopulegol Catalysed by Hydrous Zirconia and Other Solid Acids. J. Catal. Vol. 200, 352-359, 2001.
[6] TAUSTER, S.J.; FUNG, S.C.; GARTEN, R.L. Strong Metal-Support Interactions. Group 8 Noble Metals Supported on TiO2. J. Am. Chem. Soc. 100, 170. 1978.
[7] JEHNG, J.M., E WACHS, I.E., Symposium on New Catalytic Materials and Techniques presented at the Division Of Petroleum Chemistry, American Chemical Society. Miami Beach Meeting, 1015 September, p.546. 1989.
[8] P. REYES; H. ROJAS; J.L.G. FIERRO. Kinetic study of liquid-phase hydrogenation of citral over Ir/TiO2 catalysts. Appl. Catal. A: Vol. 248, 59-65, 2003.
[9] ROJAS, H., BORDA, G., MURCIA , J.J., FIERRO, J.L.G., REYES, P. AND OPORTUS, M. Hydrogenation of citral on Ir/SiO2 catalysts. Effect of the addition of Nb2O5 on surface and catalytic properties. React. Kinetic. Catal. Lett., 92, 369 376, 2007.
[10] MARIA ZIOLEK. Niobium-containing catalyststhe state of the art. Catal. Today 78. 4764. 2003.
[11] KOZO TANABE. 14-11 Sonomachi, Oasa, Ebetsu-shi, Hokkaido 069-0851, Japan.Catalytic application of niobium compounds. Catal. Today. Volume 78, Issues 1-4, 28 February 2003, págs. 65-77. 4th International Symposium on Group Five Compounds Bicentennial Meeting.
[12] H. ROJAS; G. BORDA; P. REYES; J.C. CASTAÑEDA; J.L.G. FIERRO. Synthesis, characterization and catalytic behavior of the Ir/Nb205/Si02 system in the citronellal hydrogenation. J. Chil. Chem. Soc., 53 N°2. 1464-1468. 2008.
[13] ROJAS, H., FIERRO, J.L.G., GINA PECCHI AND REYES P. Liquid-phase hydrogenation of citral over Ir-supported catalysts. J. Mol. Catal. A: Chem. 179 293-299, 2002.
[14] E. I. KO; R. BAFRALI; N.T. NUHFER; N.J. WAGNER. The use of a niobia-silica surface phase oxide in studying and varying metal-support interactions in supported nickel catalysts. J. Catal. Vol. 95, 260-270, 1985.
[15] XINGTAO GAO AND ISRAEL E. WACHS. Titaniasilica as catalysts: molecular structural characteristics and physico-chemical properties. Catal. Today, Vol. 51, 233-254, 1999.
[16] P.M.ARVELA, N. KUMAR, V. NIEMINEN, R. SJOHOLM, T. SALMI AND D.Y. MURZIN. Cyclization of citronellal over zeolites and mesoporous materials for production of isopulegol. J. Catal. Vol. 225, 155-169, 2004.
