Acerca de la estimación de la fracción PM 2.5 /PM 10
On the PM 2.5 /PM 10 fraction estimation
Resumen
Se discute la estimación de la fracción PM2.5/PM10, que algunos autores reportan como la razón PM2.5/PM10. Estudios previos destacan la importancia de esta fracción en el estudio del impacto de las partículas en el aire sobre la salud de las personas y su uso potencial en la reconstrucción y en la imputación de datos de los niveles de partículas finas PM2.5 a partir de los niveles de partículas gruesas PM10. Se sugiere adaptar la estimación, mediante el uso de diferentes estrategias para situaciones particulares, incluyendo el modelo lineal general (GLM), la regresión a través del origen (RTO), los modelos aditivos generalizados (GAM) y los modelos de regresión usando mínimos cuadrados ponderados (WLS).
Palabras clave:
Contaminación ambiental, partículas finas, partículas gruesas, GLM, RTO, GAM, WLS..Abstract
We discuss the estimation of the PM2.5/PM10 fraction, which some authors report as the PM2.5/PM10 ratio. Previous studies highlight the importance of this fraction in the study of the impact of airborne particles on human health and their potential use in reconstruction and imputation of PM2.5 fine particle hourly levels from the PM10 coarse particle hourly levels. We suggest adapting the estimation process using different strategies for particular situations. We used the general linear model (GLM), the regression through the origin model (RTO), the generalized additive models (GAM) and the regression models based on weighted least squares (WLS).
Keywords:
Environmental pollution, fine particles, thick particles, GLM, RTO, GAM, WLS..1. Introducción
La presencia de contaminantes en el aire se encuentra relacionada con diferentes problemas de morbilidad y mortalidad, según lo ha definido la Organización Mundial de la Salud [13]. Dentro de esos contaminantes es de especial interés el material particulado (PM), el cual se clasifica en tres tipos: partículas gruesas (PM10), finas (PM2.5) y ultrafinas (PM1). Las partículas gruesas son aquellas con un diámetro aerodinámico entre 2.5 y 10 µm; las finas tienen diámetro menor que 2.5 µm; y las ultrafinas menor que 1 µm [7].
En las definiciones anteriores es importante observar que el PM2.5 no es una parte del PM10, por lo que formalmente el cociente PM2.5/PM10 es una razón. Sin embargo, los equipos de lectura están diseñados para medir la cantidad de partículas en el aire que tienen un diámetro aerodinámico menor que 10 µm, por lo que en estas mediciones de partículas gruesas se incluyen las partículas finas de un diámetro aerodinámico menor que 2.5 µm. Es por esta razón que en este trabajo se prefiere hablar de la “fracción PM2.5/PM10”, en lugar de hablar de la “razón PM2.5/PM10”.
De acuerdo con Munir en 2017, el tamaño de las partículas en el aire es un factor decisivo para determinar el tiempo que permanecen las partículas en la atmósfera, así como para determinar en qué partes del tracto respiratorio se podrían depositar [11]. En este contexto, según Munir en 2017, la fracción PM2.5/PM10 es un indicador de la presencia de partículas finas en el aire que contribuye al estudio del tamaño de las partículas [11]. Gomiscek, en el 2004, se apoyan en estudios epidemiológicos generales para afirmar que la fracción de partículas finas en el aire tiene un impacto considerable sobre la salud humana, incluso en concentraciones por debajo de los límites establecidos para PM2.5 en las normas internacionales [9]. Por otra parte, según la OMS en 2016, las partículas PM2.5 se encuentran asociadas a la aparición de enfermedades respiratorias crónicas como cáncer de pulmón, asma y pulmonía, entre otras [13]. Debido a ello, se han implementado normas para la medición del contaminante, lo cual requiere protocolos de monitoreo y vigilancia permanente. Sin embargo, al contrario de lo que sucede con la medición de partículas PM10, la medición de partículas PM2.5 suele estar restringida en los sistemas de vigilancia de la calidad del aire en ciudades de países en vía de desarrollo, debido esencialmente a problemas de costos o de implementación técnica, por lo que la fracción PM2.5/PM10 sería útil además como herramienta de estimación de los niveles de PM2.5 a partir de los niveles de PM10. Esta herramienta podría utilizarse bien para imputar datos faltantes en una estación, o bien para efectos de estimación en estaciones de vigilancia en los que se mide PM10 pero no PM2.5. En trabajos previos [4, 17], usan modelos de regresión lineal para estimar la fracción PM2.5/PM10 en las ciudades de Medellín y Bogotá (Colombia), respectivamente. Adicionalmente, el departamento de protección ambiental de Hong Kong [6] propone un método de estimación de la fracción PM2.5/PM10, citando a Smyth en el 2006 [19], pero no dan indicaciones de las propiedades del estimador propuesto.
Este artículo evalúa varias aproximaciones para la estimación de la fracción PM2.5/PM10, validando sus potencialidades como herramienta de estimación, iniciando desde un modelo lineal general (GLM) [8,1], un modelo de regresión a través del origen (RTO) [12] y un modelo aditivo generalizado (GAM) [10, 20]. En lo que sigue, se describen brevemente los métodos usados, se muestran los resultados de su aplicación a un conjunto de datos particular y se formulan algunas recomendaciones para posibles usos de estos modelos en este marco.
2. Materiales y métodos
Los datos que se utilizan para ilustrar este artículo fueron colectados en la ciudad de Santiago de Cali, Colombia. La ciudad cuenta con un Sistema de Vigilancia de la Calidad del Aire (SVCASC) a cargo del Departamento Administrativo de Gestión del Medio Ambiente [3] y cuenta con ocho estaciones fijas en operación, así como una unidad móvil, ubicadas en diferentes puntos de la ciudad. El sistema mide las partículas con diámetro menor a 10 µm incluyendo las partículas gruesas y finas y reporta este resultado como PM10. La medición de las partículas finas se reportan en concordancia con la definición oficial de la EPA (2015) [7]. Cuatro de las nueve estaciones de vigilancia del SVCASC se encuentran habilitadas para la medición de partículas finas y en dos de estas se miden ambos contaminantes PM10 y PM2.5; en este trabajo se usan los datos de ambos contaminantes en la estación Compartir.
La estación Compartir del SVCASC es la estación de vigilancia de la calidad del aire ubicada más al oriente en la ciudad de Santiago de Cali. Aún más al oriente de la estación, se encuentra una extensa planicie que va desde el Río Cauca hasta la cordillera central colombiana, planicie en la que predominan cultivos de caña de azúcar. No hay plantas industriales mayores en la zona y la generación de partículas suspendidas en el aire se puede asociar principalmente a las fuentes móviles y a emisiones de polvo de vías pavimentadas y sin pavimentar, a construcciones en la zona y a la erosión debida al viento en áreas cultivadas y sin cultivar [15]. En esta estación se cuenta con un total de 3,125 datos disponibles para el período Enero-Noviembre 2015. Esta es una cantidad mucho mayor a los datos con los cuales se realizaron los trabajos de Rojas en el 2005 [17] y Echeverri en el 2008 [4] y similar a los que se usaron en EPD en 2017 [6], aunque estos últimos se refieren a varios años. Los datos de otras estaciones se incluyen en algunos análisis adicionales. Todo el procesamiento de datos se hace usando el lenguaje y ambiente para computación estadística R [16].
2.1. Regresión lineal (GLM)
De acuerdo con Fox en el 2016, el análisis de regresión lineal simple examina la relación entre una respuesta
Y
y una variable de predicción
X
[8]. El modelo busca estimar la media de la respuesta
Y
para un valor dado de
X
y presume que esta media se encuentra sobre la recta de regresión. Según Agresti en el 2015, en el modelo lineal ordinario se asume que el vector tiene media
y varianza
, donde I es la matriz identidad de tamaño
. Así que se busca estimar el vector de medias μ que se representa como
, con
la matriz de diseño y β un vector de parámetros de tamaño
con
[1].
Una forma alternativa de expresar este modelo es:
En esta versión del modelo, se presume que 𝜺 es un término de error tal que tiene y matriz de covarianza
[1].
Si se adiciona el supuesto de Normalidad de Y en la primera formulación del modelo o de ?? en la segunda, entonces el modelo sería un Modelo Lineal Generalizado (GLM), que usa la identidad como función de enlace.
Bajo estas condiciones, la estimación de 𝜷 se conduce mediante Mínimos Cuadrados Ordinarios (OLS). Pero si la matriz entonces β se deberá estimar usando Mínimos Cuadrados Ponderados (WLS). En el primer caso el estimador será
; en el segundo será
Para evaluar los supuestos de estos modelos se acude habitualmente a los residuales, definidos como, donde H se define como
en el modelo OLS y como
en el modelo WLS.
2.2. Regresión a través del origen (RTO)
En ocasiones se ajustan modelos que pasan por el origen (RTO), es decir, que no ajustan un intercepto. Estos modelos tienen una larga tradición de estudio en los círculos académicos. En 1983, el profesor George Casella publicó en The American Statistician un artículo [2], en el cual busca precisar en particular los mecanismos de comparación de modelos con y sin intercepto. 20 años después, Joseph Eisenhauer compara cómo se hace RTO en tres software de uso común [5]. Luego en 2014, Othman retoma la discusión de Casella [14]. La discusión sigue abierta.
Este modelo puede expresarse así:
Para efectos computacionales, en esta versión del modelo se modifica la matriz de diseño X suprimiendo la primera columna. Pero este cambio modifica por completo el modelo, de tal manera que no resulta ser una tarea sencilla comparar este nuevo modelo con un modelo en el que se ha ajustado el intercepto. El coeficiente de determinación R2, para dar solo un ejemplo, cambia radicalmente y la forma de calcularlo para el modelo RTO no es comparable con el obtenido para el GLM. Los autores Eisenhauer, Casella y Othman [5, 2, 14] muestran que ajustar un modelo sin intercepto es equivalente a añadir un punto adicional al problema. Luego se verifica si este punto adicional tiene un leverage muy alto y, en tal caso, se concluye que el intercepto no se puede suprimir. El punto que se añade se denota, con
. Otros autores [18] sugieren comparar estos dos modelos usando el criterio de información de Akaike (AIC).
2.3. Modelos aditivos generalizados (GAM)
Los GAM fueron propuestos a finales de los años 1990's [9] y han sido gradualmente actualizados por versiones posteriores [20]. En los GAM se reemplaza la combinación lineal de los GLM, que luciría en notación extendida como
, por la suma de funciones suaves definida en la ecuación 3 donde 𝒔 𝒋 es una función obtenida mediante métodos de suavización.
Las funciones suaves 𝑠 𝑗 se obtienen como combinaciones lineales de un conjunto de funciones que forman una base de un espacio funcional. La matriz H se construye en este caso usando las realizaciones de las funciones de la base en los valores de X, en lugar de usar los valores de X.
3. Resultados
3.1. Los datos
El diagrama de dispersión de la Fig. 1 muestra la relación entre la concentración de PM10 y PM2.5. El coeficiente de correlación lineal es 0.83. En el proceso de depuración se suprimieron las observaciones que mostraban niveles de PM2.5 mayores que los niveles de PM10. Los mínimos de ambas variables están muy cerca al origen, como podría anticiparse ya que si el PM2.5 es una fracción del PM10, entonces el PM2.5 debería ser nulo si no se observara presencia en el aire de partículas PM10.

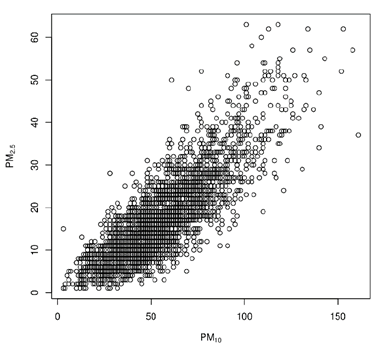

Figura 1: PM2.5 vs PM10.
3.2. Dos modelos lineales generales
El primer modelo lineal simple construido con los 3,124 datos disponibles en la estación Compartir del SVCASC indica que los niveles de PM2.5 (variable de respuesta Y) podrían estimarse a partir de los niveles horarios de PM10 (variable de predicción X), usando la ecuación
Los resultados de análisis indican que este modelo está en capacidad de explicar el 69.36% de la variación de las concentraciones de PM10 y que ambos estimadores son significativamente diferentes de 0. Si se asumiera la pendiente de este modelo como una aproximación a la fracción PM2.5/PM10 en esta estación, esto significaría que los niveles horarios de PM2.5 se podrían estimar a partir de los de PM10 usando el multiplicador 0.3612. Pero esto implicaría ignorar el hecho de que el intercepto de la recta indica que para estimar un contaminante a partir del otro se debe restar la cantidad 2.5975 al producto del factor 0.3612 por la concentración de PM10. De hecho este resultado conduce a una estimación negativa de la respuesta para valores de la variable de predicción incluso superiores a 7 µg/m3.
Una opción sería construir un modelo sin intercepto. Como se observa en la Fig. 1, la nube de puntos se encuentra muy cercana al origen, por lo que no hay razón alguna para creer que el modelo dejará de ser lineal entre la nube de puntos y el origen. Por otra parte, siendo PM2.5 una parte de PM10, entonces si PM10=0, se sigue que necesariamente PM2.5=0. Y, por último, el parámetro β de un modelo del tipo 2 es evidentemente un estimador de la fracción PM2.5/PM10, evitando de paso las dificultades de estimación del modelo 1 ajustado a estos datos, que estima valores negativos de la concentración de PM2.5 para valores pequeños de PM10.
El modelo RTO ajustado a estos datos es que implica que el estimador de la fracción PM2.5/PM10 en la estación Compartir es 0.3211.
Ahora bien, el coeficiente de determinación para este modelo es R 2 =0.9186, que es mucho mayor que el del modelo con intercepto (0.6936). Pero estos dos valores no son comparables porque se obtienen de manera diferente [5], lo que implica la necesidad de acudir a estrategias de comparación distintas. Siguiendo la recomendación de Rossiter en 2016, se comparan los AIC para ambos modelos, que resultan ser 19,641 para el modelo con intercepto y 19,741 para el modelo sin intercepto, indicando que el modelo con intercepto es mejor [18]. Ahora bien, la principal implicación sobre los estimadores es que en el modelo sin intercepto el estimador de 𝜷 no es insesgado. Pero el sesgo resulta ser menor a medida que el tamaño de muestra es mayor, por lo que con más de 3,000 datos el sesgo es muy cercano a cero. Y dado que el cambio relativo en los AIC es pequeño, se preferirá el modelo sin intercepto. En cuanto a la idea de Casella en 1983, su propuesta se ve muy afectada por el hecho que el dato adicional depende de la cantidad 𝒏 ∗ , que diverge cuando n crece [2].
Nótese que el modelo sin intercepto mejora la estimación para valores pequeños de PM10, en el sentido que no estima valores negativos. Pero para valores altos de PM10, el modelo sin intercepto introduce una subestimación de los valores de PM2.5, como se ilustra en la Fig. 2. En defensa del modelo sin intercepto, los valores altos de PM10 son menos frecuentes.

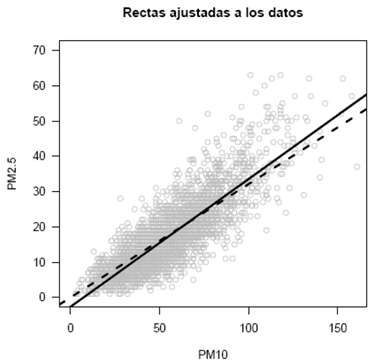

Figura 2: Modelo con intercepto (línea continua) y sin intercepto (línea punteada).
3.3. Un modelo aditivo generalizado
Para buscar una solución a esta disyuntiva de los modelos lineales se propone el uso de un modelo aditivo generalizado GAM, que es un modelo de regresión no-paramétrica y en consecuencia no presupone una forma de la función de regresión si no que se estima a partir de las observaciones. En la Fig. 3 se observa que el modelo GAM estima bien la respuesta para valores pequeños y grandes de la variable de predicción, tiene una capacidad explicativa de un 70.3% y tiene un AIC más pequeño que los dos modelos lineales. Sin embargo, el modelo no estima la fracción PM2.5/PM10, al menos no de manera directa, aunque sí permite estimar los niveles de PM2.5 a partir de los niveles horarios de PM10, lo que permitiría proponer un valor para la fracción, cuyas propiedades deberían estudiarse.

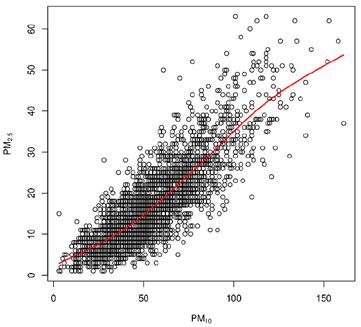

Figura 3: Ajuste GAM.
Una limitación del modelo es que debido a la presencia de una función de suavización en el modelo GAM, no será posible usarlo en estaciones en las cuales no se midan ambos contaminantes, lo que impide la predicción de concentraciones de PM2.5 cuando solo se cuenta con mediciones de PM10. Pero definitivamente es una muy buena herramienta cuando se miden ambos contaminantes, por ejemplo para imputar datos faltantes.
3.4. Un modelo de mínimos cuadrados ponderados
Una primera mirada al cumplimiento de los supuestos de los modelos ajustados sugiere un posible crecimiento de la varianza asociado con el crecimiento de los niveles de PM2.5. Una solución común en estas situaciones es utilizar un modelo en el cual se introduzca algún tipo de ponderaciones. Como los residuales tienen media cero pero no son homocedásticos, aún si los errores lo son, una idea de uso común es usar como pesos los cuadrados de los residuales. Se ajusta entonces un modelo de este tipo, que conduce a la estimación Es decir, los estimadores de los coeficientes de regresión son casi idénticos a los del modelo inicial con intercepto. En este caso el R
2
crece hasta 99.95% y el AIC es considerablemente menor que el de los otros modelos. Al igual que el modelo original, este modelo producirá estimaciones negativas para valores pequeños de PM10 y tiene la misma dificultad que el modelo GAM, en el sentido que solamente sería útil en los casos en los cuales se miden ambos contaminantes en la misma estación, porque de otra forma no hay manera de calcular los residuales. Una nota de precaución es necesaria en este punto, porque se presentan residuales al cuadrado muy altos que implican el uso de pesos muy pequeños que tienen un gran impacto sobre la matriz de covarianzas, afectando severamente la estructura del error. Y además los supuestos del modelo no se cumplen, en particular el supuesto de normalidad.
3.5. Modelos entre estaciones
Teniendo en cuenta el contexto de contaminación en el que se está trabajando, es posible que las estaciones que se encuentran relativamente cercanas o que presenten condiciones similares con respecto a las actividades antropogénicas, muestren también similaridad en las mediciones de los contaminantes de interés. Por tal motivo, en la Fig. 4 (izquierda) se muestra una comparación entre la relación de PM10 y el PM2.5 dentro de la estación Compartir, entre tanto, en la Fig. 4 (derecha) se muestra una relación entre estaciones usando el PM10 de la estación transitoria como variable de predicción y el PM2.5 de la estación compartir como variable de respuesta. Estas estaciones se encuentran a una distancia lineal aproximada de 3.7 km y en zonas con grandes similaridades desde el punto de vista de la generación de contaminantes ambientales. La gráfica apoya la posibilidad de ajustar un modelo lineal basado en esta relación entre estaciones aludiendo semejanzas ambientales y de cercanía espacial.

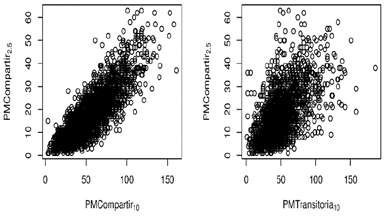

Figura 4: Comparativos
Con base en lo anterior, se propone el modelo tomando como variable respuesta el PM2.5 de la estación Compartir y como variable explicativa el PM10 de la estación Transitoria. En el ajuste por mínimos cuadrados sin intercepto se estima la fracción PM2.5/PM10= 0.3441, con un R 2 = 0.8145.
Salta a la vista la similaridad entre los coeficientes obtenidos, siendo 0.321 para el modelo dentro de la estación y 0.344 para el modelo entre estaciones, lo cual reafirma la similitud de las condiciones en ambos sectores. Siguiendo esta misma idea, se procede a ajustar varios modelos entre estaciones similares. Algunos resultados de interés se resumen en la Tabla 1. No se incluyen las estaciones Base Aérea y ERA, porque a pesar de su cercanía geográfica se trata de estaciones con comportamientos ambientales diferentes. Mientras la base aérea está rodeada de una zona industrial, aparte del impacto de la quema de combustible propio de la operación aérea, la Escuela República Argentina está en una zona residencial. El flujo vehicular en ambas estaciones es similar.
Fuente: Cálculos propios.
Tabla 1: Resultados modelos cruzados.
4. Conclusiones, recomendaciones y trabajo futuro
El modelo lineal general (GLM), que ajusta una recta con intercepto, no parece ser la mejor solución para estimar la fracción PM2.5/PM10, en primer lugar porque la pendiente de esta recta no podría asimilarse a una fracción; y, en segundo lugar, por su incapacidad para producir valores positivos cerca del origen.
Por su parte, el modelo aditivo generalizado (GAM) permite superar los problemas de estimación para valores pequeños de los contaminantes. Pero formalmente no produce una estimación de la fracción PM2.5/PM10. Su uso se vería limitado a una posible estrategia de imputación de datos faltantes en las estaciones en las que se midan ambos contaminantes.
El modelo lineal mediante mínimos cuadrados ponderados (WLS) debe mirarse con cuidado en este problema, en la medida que el supuesto de normalidad de los errores no se satisface, con las implicaciones conocidas sobre la calidad del estimador.
El modelo lineal general a través del origen (RTO), que no ajusta un intercepto, luce como la alternativa más adecuada para estimar la fracción PM2.5/PM10, ya que las propiedades de este estimador se derivarían de las propiedades del estimador de regresión, una vez verificado el cumplimiento de los supuestos del modelo.
El uso de la metodología de modelos lineales entre estaciones parece ser coherente en el contexto de contaminantes aéreos siempre y cuando se presente similaridad de condiciones y cercanía entre las estaciones, dado que en estos casos los estimadores de los parámetros son similares. Por tal motivo se propone como una alternativa para proponer una estimación de la concentración horaria de partículas finas en el aire en sitios en los cuales se mide solo un contaminante, ya sea PM2.5 o PM10.
Algunas opciones analíticas que podrían aún explorarse en este problema podrían ser la regresión cuantílica, posiblemente alguna variación robusta, y la aplicación de modelos basados en análisis de datos funcionales.
Agradecimientos
Este artículo es uno de los resultados del proyecto de investigación “Modelación estadística de la contaminación del aire por partículas de diámetro aerodinámico menor que 2.5 µm (PM2.5)” (CI 2842), que fue financiado por la Vicerrectoría de Investigaciones de la Universidad el Valle.
