Correo Electrónico
DNINFOA - SIA
Bibliotecas
Convocatorias
Identidad U.N.
Publicado
Mechanical characterization of the AISI 316L alloy exposed to boriding process
Caracterización mecánica de la aleación AISI 316L expuesta al proceso de borurización
Palabras clave:
Boriding, Hardness, Young´s modulus, Vickers micro-hardness sensed, Thermal residual stress (en)Borurado, Dureza, Módulo de Young, Micro dureza Vickers sensada, Tensión residual térmica (es)
Descargas

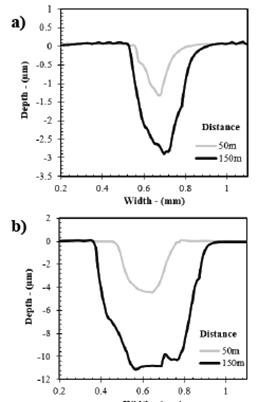

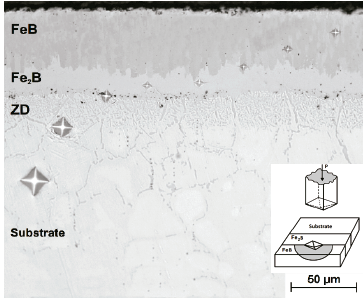

In this study, the powder-pack boriding process on low-carbon stainless steel was carried out at 1273 K for 4 h of exposure to obtain a layer around ~57 μm conformed by FeB, Fe2B, and others alloying elements. Firstly, the presence of iron borides formed on the surface of borided AISI 316L alloy was confirmed by optical microscopy combined with the X-ray diffraction analysis. After, the sensed Vickers indentation test was performed on the iron boride layer to estimate the behavior of hardness and Young’s modulus. Sliding wear tests on the borided AISI 316L alloy were performed according to the ASTM G133-05 standard procedure, with the following conditions: distances of 50 and 150 m, normal loads of 5 and 20 N, and a sliding speed of 30 mm/s. Finally, the results showed that the presence of FeB-Fe2B improves the resistance to wear around 41 times compared to the untreated material.
En este estudio el proceso de borurización en polvo sobre un acero inoxidable con bajo contenido de carbono se llevó a cabo a 1273 K durante 4 h de exposición para obtener una capa de ~57 μm conformada por FeB, Fe2B y otros elementos de aleación. En primer lugar, la presencia de boruros de hierro formados en la superficie de la aleación borurada AISI 316L se confirmó por microscopía óptica combinada con el análisis de difracción de rayos X. Después, se realizó la prueba de microindentación sensada de Vickers en la capa de boruro de hierro para estimar el comportamiento de la dureza y el módulo de Young. Las pruebas de desgaste por deslizamiento en la aleación borurada AISI 316L se realizaron de acuerdo con el procedimiento estándar ASTM G133-05, con las siguientes condiciones: distancias de 50 y 150 m, cargas normales de 5 y 20 N, y una velocidad de deslizamiento de 30 mm/s. Finalmente, los resultados mostraron que la presencia de capas de FeB-Fe2B mejoran la resistencia al desgaste alrededor de 41 veces en comparación con el material no tratado.
Descargas
Citas
Rodríguez, G., Campos, I., Chávez, E., Martínez, J., Hernández, E., and Torres, A., Mechanical properties of FeB and Fe2B layers estimated by Berkovich nanoindentation on tool borided steel. Surf. Coatings Technol., 215(1), pp. 291-299, 2013. DOI: 10.1016/j.surfcoat.2012.05.145
Gök, M., Küçük, Y., Erdoğan, A., Öge, M., Kanca, E. and Günen, A., Dry sliding wear behavior of borided hot-work tool steel at elevated temperatures. Surf. Coatings Technol., 328(1), pp. 54-62, 2017. DOI: 10.1016/j.surfcoat.2017.08.008
Matuschka, A., Boronising. Universidad de Michigan, Carl Hanser Verlag, 1980, 97 P.
Özbek, I., Konduk, B., Bindal, C. and Ucisik, A., Characterization of borided AISI 316L stainless steel implant. Vacuum, 65(3-4), pp. 521-525, 2002. DOI: 10.1016/S0042-207X(01)00466-3
Luo, X. and Li, X., Design and characterization of a new duplex surface system based on S-phase hardening and carbon-based coating for ASTM F1537 Co-Cr-Mo alloy. Appl. Surf. Sci., 292(1), pp. 336-344, 2014. DOI: 10.1016/j.apsusc.2013.11.141
Mischler, S. and Munoz, A., Tribocorrosion. Ref. Modul. Chem. Mol. Sci. Chem. Eng., pp. 1-12, 2017.
Davis, J., Surface hardening of steels: understanding the basics, First Ed., ASM Int., 46(1), USA, 2002.
Martini, C., Palombarini, G. and Carbucicchio, M., Mechanism of thermochemical growth of iron borides on iron. J. Mater. Sci., 39(3), pp. 933-937, 2004. DOI: 10.1023/B:JMSC.0000012924.74578.87
Reyes R., Comportamiento tribocorrosivo del acero AISI 316L y del acero borurado AISI 316L inmersos en solución de Hank. Tesis MSc. en Ciencias en Ingeniería Mecánica. Instituto Politécnico Nacional. México D.F., México, 2018.
Kulka, M., Current trends in boriding, Springer, Alemania, 2019.
Campos, I., Ortiz, M., Bravo, O., Doñu, M., Bravo, D., Tapia, C. and Jimenez, M., Formation and kinetics of FeB/Fe2B layers and diffusion zone at the surface of AISI 316 borided steels. Surf. Coatings Technol., 205(2), pp. 403-412, 2010. DOI: 10.1016/j.surfcoat.2010.06.068
Campos, I., Palomar, M., Pérez, R., Kahvecioglu, O., Bravo, D., López, C. and Reyes, R., Tribocorrosion and cytotoxicity of FeB-Fe2B layers on AISI 316 L steel. Surf. Coatings Technol., 349(May), pp. 986-997, 2018. DOI: 10.1016/j.surfcoat.2018.05.085
Delgado, A., López, D., Ruiz, A., García, R., Martínez, J., Oseguera, J. and Campos, I., Effect of the diffusion annealing process in the indentation properties of cobalt boride layer. Ceram. Int., 45(6), pp. 7767-7777, 2019. DOI: 10.1016/j.ceramint.2019.01.081
Campos, I., Martínez, J., Doñu, M., Rodríguez, G., Hernández, E. and Bravo, O., Interfacial indentation test of FeB/Fe2B coatings. Surf. Coatings Technol. J., 206(7), pp. 1809-1815, 2011. DOI: /10.1016/j.surfcoat.2011.08.017
Acequisa, Aceros y Equipos S.L. Aleación AISI 316L., [Online]. 2018. Available at: http://acequisa.com/spanish/inox/316l.html.
Bernabé, S., Adhesión en sistemas capa/substrato formados por difusión de boro en una aleación Fe-Ni-Cr. Tesis MSc. en Ciencias en Ingeniería Mecánica. Instituto Politécnico Nacional. México D.F., México, 2015.
Van, T., Hari, K. and Wollants, P., Thermodynamic optimization of the B-Fe system. J. Alloys Compd., 334(1-2), pp. 173-181, 2002. DOI: 10.1016/S0925-8388(01)01777-7
Campos, I., Ortiz, M., Martínez, J., Lopez, N., Hérnandez, E., Ramirez, G. and Escobar, R., Properties and characterization of hard coatings obtained by boriding: an overview. Defect Diffus. Forum, 297-301(1), pp. 1284-1289, 2010. DOI: 10.4028/www.scientific.net/DDF.297-301.1284
ASTM, A240-17. Standard Specification for chromium and chromium-nickel stainless steel plate, sheet, and strip for pressure vessels and for general applications. ASTM Int., I(1), 2017, 12 P.
ASM, Volume 4. Heat Treating, Metals-Han. The United States of America, 1991.
Sánchez, M., Campos, I. and Bautista, O., Tratamientos térmicos de la A a la Z, Trillas. Mexico, 2006.
Palombarini, G. and Carbucicchio, M., On the morphology of thermochemically produced Fe2B/Fe interfaces. J. Mater. Sci. Lett., 3(9), pp. 791-794, 1984. DOI: 10.1007/BF00727975
Totten, G., Howes, M. and Inoue, T., Handbook of Residual stress and deformation of steel, ASM Iinter. USA, 2002.
Bhushan B., Modern tribology handbook, Volume One, CRC Press. USA, 2001.
Holmberg, K. and Matthews, A., Coatings tribology: properties, mechanisms, techniques, and applications in surface engineering, Elsevier. The United Kingdom, 2009.
Jurči, P. and Hudáková, M., Diffusion boronizing of H11 hot work tool steel. J. Mater. Eng. Perform, 20(7), pp. 1180-1187, 2011.
Kunst, H. and Schaaber, O., Beobachtungen beim Oberflächenborieren von stahl ii - über wachstumsmechanismen und aufbau der bei der eindiffusion von bor in eisen bei gegenwart von kohlenstoff entstehenden verbindungs-und diffusionss chichten. Harterei-Tech. Mitt., 22(1), pp. 1-25, 1967.
Palombarini, G. and Carbucicchio, M., Influence of carbon on the chromium redistribution when boriding iron alloys. J. Mater. Sci. Lett., 12(11), pp. 797-798, 1993. DOI: 10.1007/BF00277975.
Askeland, R., Ciencia e ingeniería de los materiales. International Thomson Editores, Missouri, USA, 1998.
Taktak, S., Some mechanical properties of borided AISI H13 and 304 steels. Mater. Des. 28(6), pp. 1836-1843, 2007. DOI: 10.1016/j.matdes.2006.04.017
Fox, G., Veldhuis, D., Scvortsov, V., Shuster, L., Dosbaeva, G. and Migranov, M., Elastic and plastic work of indentation as a characteristic of wear behavior for cutting tools with nitride PVD coatings. Thin Solid Films, 469-470 (SPEC. ISS.), pp. 505-512, 2004. DOI: 10.1016/j.tsf.2004.07.038.
Peruzzo, M., Serafini., Ordoñez, M., Souza, R. and Farias, M., Reciprocating sliding wear of the sintered 316L stainless steel with boron additions. Wear, 423(January), pp. 108-118, 2019. DOI: 10.1016/j.wear.2019.01.027.
Ashby, M. and Lim, S., Wear-mechanism maps. Scr. Metall. Mater., 24(5), pp. 805-810, 1990. DOI: 10.1016/0956-716X(90)90116-X
Licencia
Derechos de autor 2020 DYNA
Esta obra está bajo una licencia internacional Creative Commons Atribución-NoComercial-SinDerivadas 4.0.
El autor o autores de un artículo aceptado para publicación en cualquiera de las revistas editadas por la facultad de Minas cederán la totalidad de los derechos patrimoniales a la Universidad Nacional de Colombia de manera gratuita, dentro de los cuáles se incluyen: el derecho a editar, publicar, reproducir y distribuir tanto en medios impresos como digitales, además de incluir en artículo en índices internacionales y/o bases de datos, de igual manera, se faculta a la editorial para utilizar las imágenes, tablas y/o cualquier material gráfico presentado en el artículo para el diseño de carátulas o posters de la misma revista.
