Publicado

2010-04-01

EVALUACIÓN DE LA INFLUENCIA DEL VOLTAJE BIAS SOBRE LA RESISTENCIA A LA CORROSIÓN DE PELÍCULAS DELGADAS DE A1-Nb-N

Palabras clave:

Nitruro de niobio aluminio, magnetrón sputtering, electroquímica, corrosión (es)

Descargas

Autores/as

  • JAHIR NIETO Laboratorio de Recubrimientos Duros, CDTASTIN
  • JULIO CAICEDO Grupo de Películas Delgadas, Universidad del Valle, Cali –Colombia,
  • CÉSAR AMAYA Laboratorio de Recubrimientos Duros, CDT-ASTIN SENA, Cali – Colombia, Grupo de Películas Delgadas, Universidad del Valle, Cali –Colombia,
  • HENRY MORENO Laboratorio de Recubrimientos Duros, CDT-ASTIN SENA, Cali – Colombia,
  • WILLIAM APERADOR Ingeniería Mecánica, Escuela Colombiana de Ingeniería Julio
  • LILIANA TIRADO Laboratorio de Optoeletrónica, Universidad del Quindío, Armenia – Colombia
  • GILBERTO BEJARANO Grupo de Corrosión y Protección, Universidad de Antioquia,

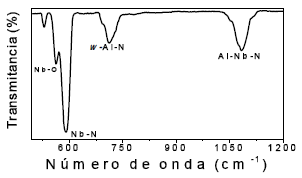

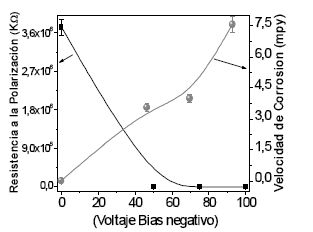

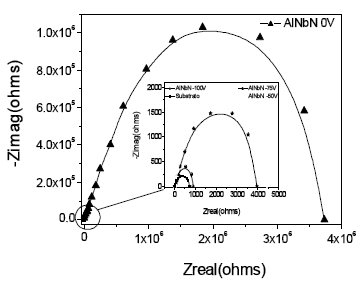

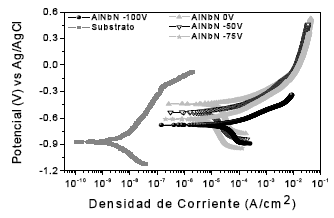

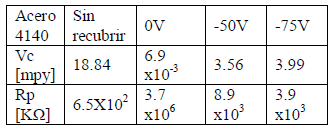

Se depositaron películas delgadas de Nitruro de Niobio (NbN) y Nitruro de Niobio Aluminio (A1-Nb-N) sobre sustratos de silicio (100) y de acero AISI 4140 mediante un sistema multiblanco magnetrón sputtering con r.f. (13.56 MHz), a partir de blancos de Nb y de Al de alta pureza (99.99%) en una atmósfera de Ar/N2, para diferentes voltajes de polarización del sustrato, con el fin de estudiar su efecto sobre la estructura cristalina y las propiedades electroquímicas. El acero 4140 se utiliza ampliamente en la fabricación de partes de máquinas con durezas entre 2535 Rockwell C, pero presenta la desventaja de que su vida útil se ve limitada por su baja resistencia al desgaste y a la corrosión. El patrón de XRD muestra de manera predominante los picos de Bragg de los planos (200) de la fase FCC del AlNbN, (200) de la fase hexagonal δ’NbN y (200) de la fase hexagonal del AlN. Mediante análisis de FTIR se pudo determinar los modos activos asociados a los enlaces NbN, AlN y AlNbN. Se caracterizaron muestras de acero AISI 4140 con y sin recubrimiento de AlNbN mediante Espectroscopía de Impedancia Electroquímica (EIS) y curvas de polarización Tafel. Se encontró una dependencia del voltaje de polarización sobre velocidad de corrosión para películas de AlNbN.

Descargas

Los datos de descargas todavía no están disponibles.

Licencia

Derechos de autor 2010 DYNA

Creative Commons License

Esta obra está bajo una licencia internacional Creative Commons Atribución-NoComercial-SinDerivadas 4.0.

El autor o autores de un artículo aceptado para publicación en cualquiera de las revistas editadas por la facultad de Minas cederán la totalidad de los derechos patrimoniales a la Universidad Nacional de Colombia de manera gratuita, dentro de los cuáles se incluyen: el derecho a editar, publicar, reproducir y distribuir tanto en medios impresos como digitales, además de incluir en artículo en índices internacionales y/o bases de datos, de igual manera, se faculta a la editorial para utilizar las imágenes, tablas y/o cualquier material gráfico presentado en el artículo para el diseño de carátulas o posters de la misma revista.
